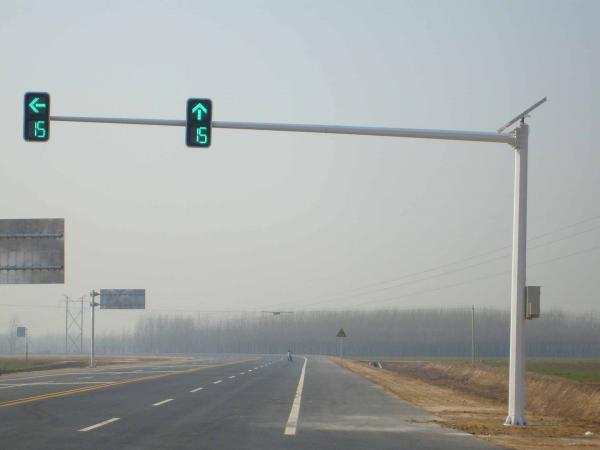

信号灯杆
信号灯杆
信号灯杆

信号灯杆杆高:6-6.8米

灯杆为锥形杆结构,外观美观大方。

信号灯杆整体内外热镀锌,20年不生锈(表面可喷塑,颜色可选)。

信号灯为横排或竖立放置,三联三色。

灯面直径:300mm或者400mm,塑壳铝壳可选。

色度:红色(620-625)绿色(504-508)黄色(590-595)

工作电源:187V-253V 50Hz

额定功率:单灯<20W

光源使用寿命:>50000小时

环境温度:-40℃- +80℃

信号灯杆的防护等级:IP54

交通信号灯杆(框架式、锥形、方形、八角形、不等八角形、圆柱形等)

杆高:5000mm-10000mm

臂长:3000~1500mm

主杆:壁厚5mm~12mm

横杆:壁厚4mm~8mm

热镀锌杆体,20年不生锈(表面或喷塑,颜色可选)


防护等级:IP54(产品尺寸可定制)


ps:信号杆和信号杆有多种类型,根据实际需要制造或根据需求清单制造。


1) 交通信号杆采用埋弧起重焊;

2) 表面喷涂热浸镀锌塑料;

3) 风阻:45kg/mh。

4) 表面处理:酸洗、磷化后热镀锌喷塑。

5) 焊接平稳可靠

6) 外观:等径、锥形、变径

7) 基本结构:交通信号灯灯杆由灯杆、连接法兰、造型臂、安装法兰和预埋钢结构组成。

8) 电杆及其主要部件应为耐用结构,材料应能承受一定的机械应力、电应力和热应力。该材料和电气部件应防潮、自爆炸、防火或阻燃。

9) 电杆及其主要部件的所有外露金属表面应采用热浸镀锌层进行保护。镀锌层均匀,厚度不小于55μm。

10) 电杆及其主要部件的结构组装质量应符合下列要求:

11) 电杆及其主要构件高度允许偏差为±200mm;

12) 电杆及其主要部件截面尺寸允许偏差为±3mm;

13) 杆塔及其主要构件安装后,杆塔轴线允许偏差为±5mm;

14) 杆塔及其主要构件的垂直允许偏差为塔高的1/1000;

15) 灯杆及其主要构件的尺寸应协调一致,桁架塔身应起到良好的导向和定位作用。

16) 钢结构的连接螺栓应简单、均匀。螺栓尺寸应为M16。连接处应有防松措施,牢固可靠。

17) 电杆及其主要部件焊接处的所有焊缝应符合标准要求,表面应光滑光滑,无气孔、焊渣、虚焊、漏焊等缺陷。

18) 在满足最大风荷载强度的条件下,杆顶及其主要构件的位移(卷绕值)不应小于杆及主要构件高度的1/200。

19) 电杆及其主要部件具有防雷功能。灯的非带电金属为一体,通过外壳上的接地螺栓与地线连接。

20) 电杆外壳及其主要部件的防护等级不低于:IP55。电杆及其主要部件的防护等级应满足露天环境的要求。

21)电杆及其主要部件应有可靠的接地装置,接地电阻应≤10欧姆。

22)根据灯塔安装地点的地震烈度、风荷载强度、地质条件和具体要求,确定杆塔基础的型式和尺寸及其主要部件。应包括:基础混凝土的强度不应低于C20;基础顶部应埋有M24地脚螺栓,露出螺栓的高度不应小于100mm,螺栓嵌入位置的偏差不应大于±2mm;电缆等预埋钢管的位置和规格)。

23)电杆室外控制开关箱及其主要部件应采用不锈钢制造,表面应喷涂。

24)竖杆采用159×6直缝钢管,立杆连接端(0.2m)和横支臂采用89×4.5直缝钢管,焊接补强板(δ1NeE0钢板)保护;杆与基础采用法兰连接和埋入螺栓连接;采用焊接钢筋板(δ10钢板)保护,横向支臂与杆端连接采用法兰连接,焊接钢筋板δ10钢板)保护;立杆中心轴距路边侧支臂端部5m,横向支臂采用Φ89×4.5直缝钢管,3根立管在横向支臂中间均匀焊接,采用Φ60×4.5钢管。

25)整体热镀锌红绿灯杆。

26)在施工过程中,现场浇筑地基。浇筑前,在预先挖好的坑内铺设20CM厚的砂垫层。红绿灯灯杆顶面与灯杆周围道路基础设施标高相同。

27)按国家标准设置的标志面积不超过4.5平方米时,抗风等级为8级。

标志杆安装完毕后,焊接锚定螺母保护帽。
