监控立杆
监控立杆
监控立杆

监控杆厂家对产品参数的说明:

(1)不锈钢监控立杆高度为4米,选用优质304不锈钢制作,立杆底盘、立筋、横臂、避雷针整体不锈钢制作。

(2)不锈钢监控立杆壁厚为3mm,底盘板厚为10mm,所有加强筋板厚不小于4mm。

(3)监控立杆支臂长度为0.6米可根据客户要求预留摄像机安装接口。

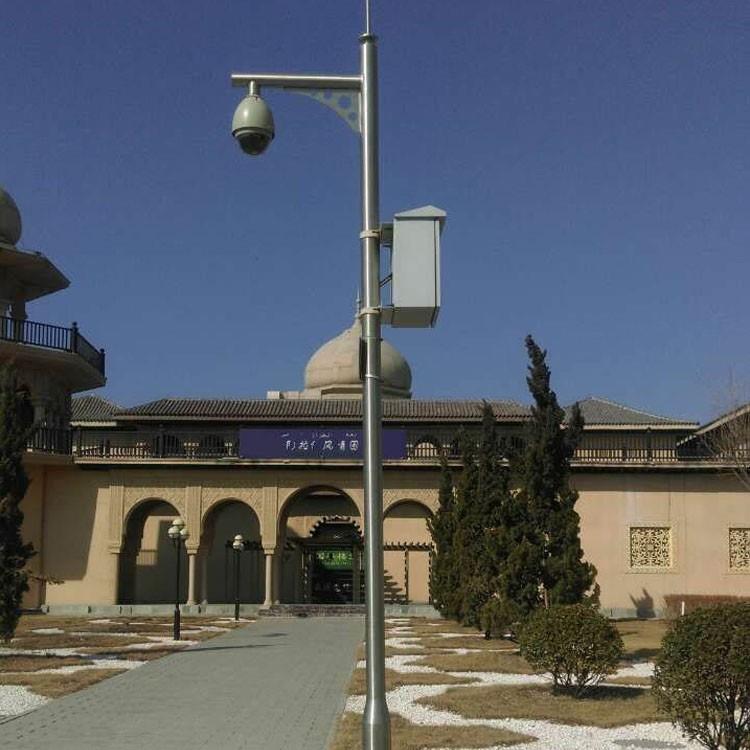

如图:


(4)立杆整体拉丝处理。

(5)横支臂的仰角适当;

(6)立杆部分直径为133mm-90mm,焊接法兰固定摄像机法兰。


2、园区监控立杆基本结构:

(1)小区不锈钢监控杆基本结构:监控杆应由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。在施工时,基础为现场浇注。浇注前在事先挖好的坑槽中铺20CM厚沙垫层。监控杆的基础上表面与杆周围最近处的道路基础设施的标高相同。 安装符合国标的摄像机重量不超过20公斤,抗风能力为8级。监控杆安装完毕后,焊接地脚螺母保护帽。

(2)不锈钢监控立杆基础钢板上配镀锌螺丝,平光垫圈和弹簧垫圈。杆件基础结构件钢板不小于3.5mm、钢筋不小于18mm、混凝土标号C25、PVVC弯管不小于2英寸;为确保安全,横挑杆立杆基础混凝土浇筑不应小于1.2立方米.机箱基础要求基础钢板上钢筋配镀锌螺丝,平光垫圈和弹簧垫圈。

(4)不锈钢监控杆避雷接地体安装点下方应无任何管道、线缆经过;接地体要求接地电阻小于4Ω;接地体材料为钢管(不小于2.5英吋)和扁钢,接地体距地面不少于2米。摄像机立杆安装安装牢固;

(5)监控立杆安装时中心线应与水平面垂直,横挑杆应与道路走向垂直。机箱安装根据现场实际情况选择机箱大门开启方向,机箱安装平整无倾斜或左右不对称现象。鑫世源作为专业的监控杆厂家,生产的监控杆适合花园,小区,街道,基本通用。
